Tratamento de efluentes sanitários com tecnologia de ponta!

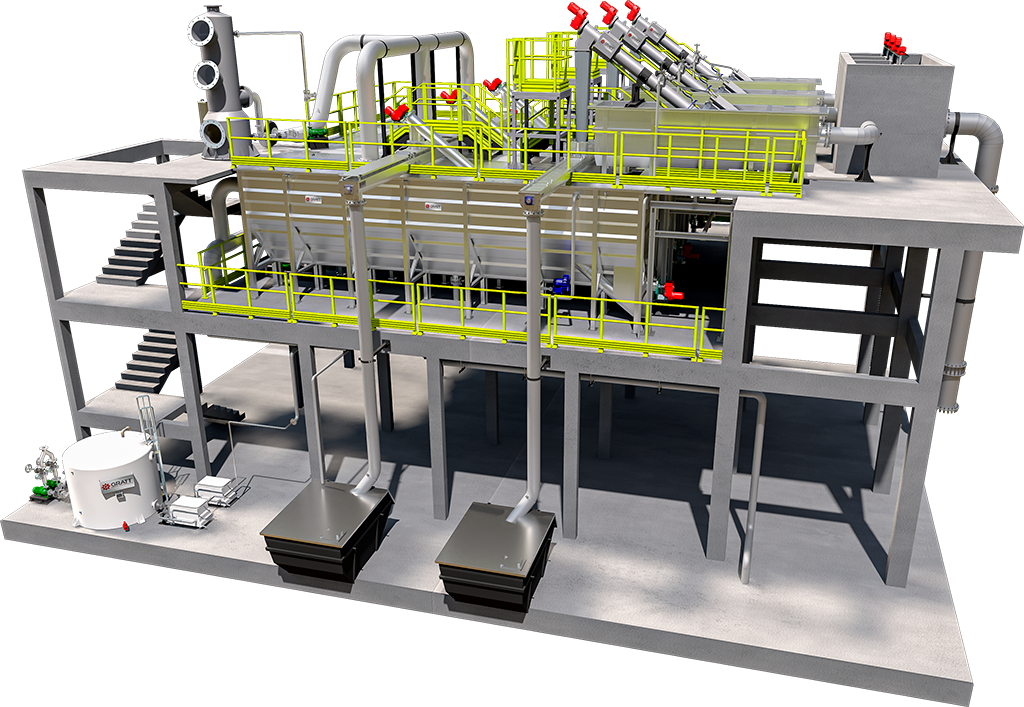

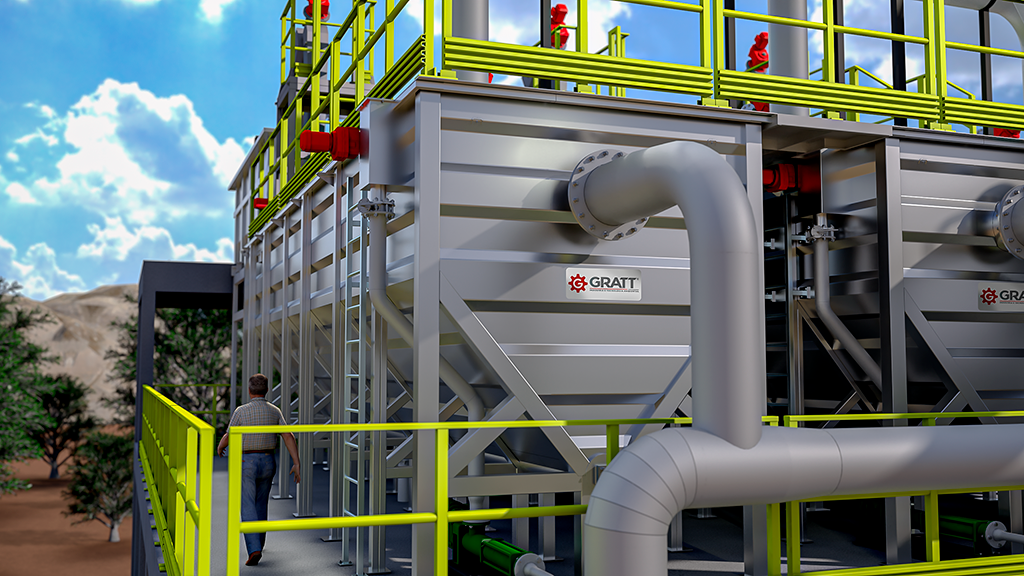

O Sistema Preliminar Integrado Gratt é uma unidade compacta e automatizada para pré-tratamento de efluentes sanitários e industriais.
Projetado para concentrar as etapas de gradeamento, peneiramento fino, remoção de areia e retirada de gordura em um único equipamento, o sistema otimiza espaço físico, reduz obras civis e aumenta a eficiência operacional da estação de tratamento.
Fabricado em aço inoxidável, o conjunto oferece elevada resistência à corrosão, longa vida útil e operação contínua com mínima intervenção manual.
Etapas do processo
1- Peneiramento e Gradeamento
A finalidade das peneiras é a retenção de sólidos finos ou grosseiros, separando-os do meio líquido. Fundamental para garantir o bom funcionamento de todos os equipamentos da Estação,Elas evitam principalmente o entupimento e obstruções das bombas e tubulações de um sistema, além de reduzirem a manutenção dos periféricos posteriores.

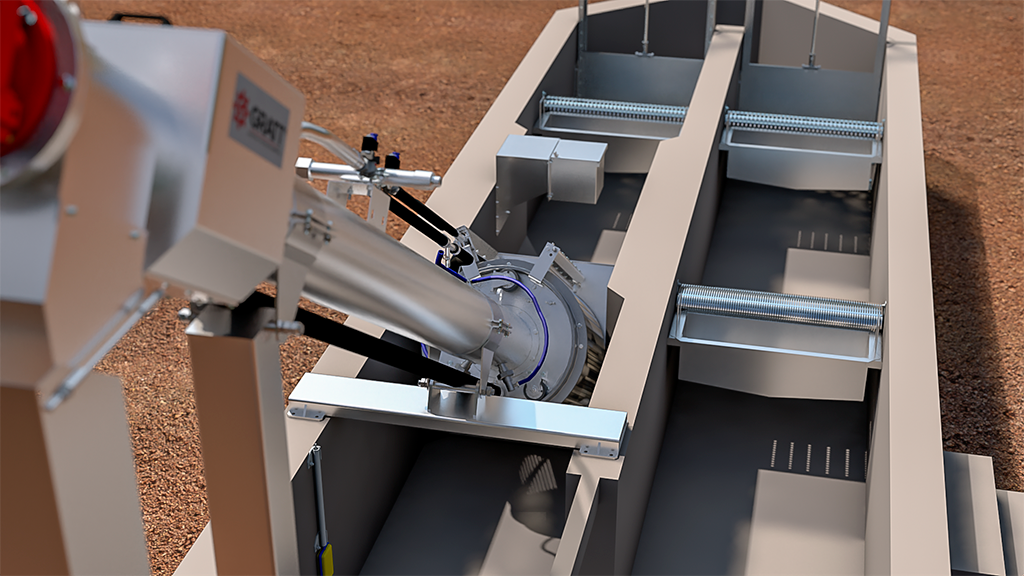

O efluente é alimentado por gravidade ou bombeamento através do flange de entrada. Na primeira etapa ocorre o peneiramento fino por meio de peneira de canal, com abertura variável entre 0,5 mm e 10 mm, conforme o projeto.
Nesta fase são removidos:
- materiais flutuantes;
- sólidos suspensos;
- resíduos grosseiros.
O material retido é automaticamente removido, lavado e compactado, reduzindo volume, carga orgânica e odores. Após o processo, os resíduos são descarregados em bag ou caçamba.
O líquido proveniente da lavagem é reintegrado ao fluxo do tratamento.
2- Remoção de areia (Desarenação)
A desarenação é uma etapa dentro do processo de tratamento de efluentes para situações em que há presença de areia. A remoção da areia se dá por decantação. Os grãos de areia, por serem mais pesados, tem como tendência natural ir para o fundo do reservatório, e assim são removidos.
É de extrema importância remover a areia do sistema para proteger os equipamentos na sequência do tratamento. Evita-se obstruções e principalmente abrasão nos equipamentos e bombas.
Após o peneiramento, o efluente segue para a câmara de desarenação em formato de canal com seção transversal projetada para favorecer a sedimentação.
Durante o deslocamento hidráulico:
- partículas minerais sedimentáveis se depositam no fundo;
- a areia acumulada é coletada por transportador helicoidal horizontal.
Periodicamente, o sistema é acionado para descarga automática da areia.
O material segue para um segundo transportador helicoidal inclinado a aproximadamente 35°, onde ocorre a desidratação parcial antes da disposição final em bag ou caçamba.
Sistema de transporte de sólidos

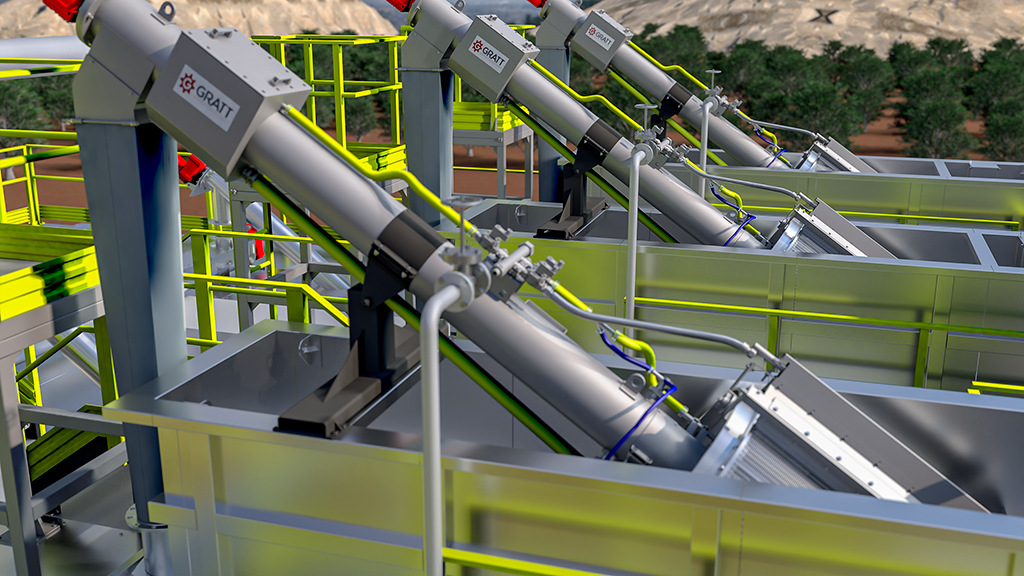

Todos os resíduos removidos (gradeados, peneirados e areia) são conduzidos por roscas transportadoras instaladas em tubos fechados ascendentes.
Esse sistema:
- evita dispersão de odores;
- reduz contaminação do ambiente;
- garante segurança operacional;
- facilita a destinação final.
Aplicações
Indicado para:
- Estações de Tratamento de Esgoto (ETE);
- Estações de Tratamento de Efluentes Industriais;
- Sistemas compactos de saneamento;
- Ampliações ou retrofit de plantas existentes.
O sistema pode ser instalado:
- Sobre o piso;
- Em nível subterrâneo;

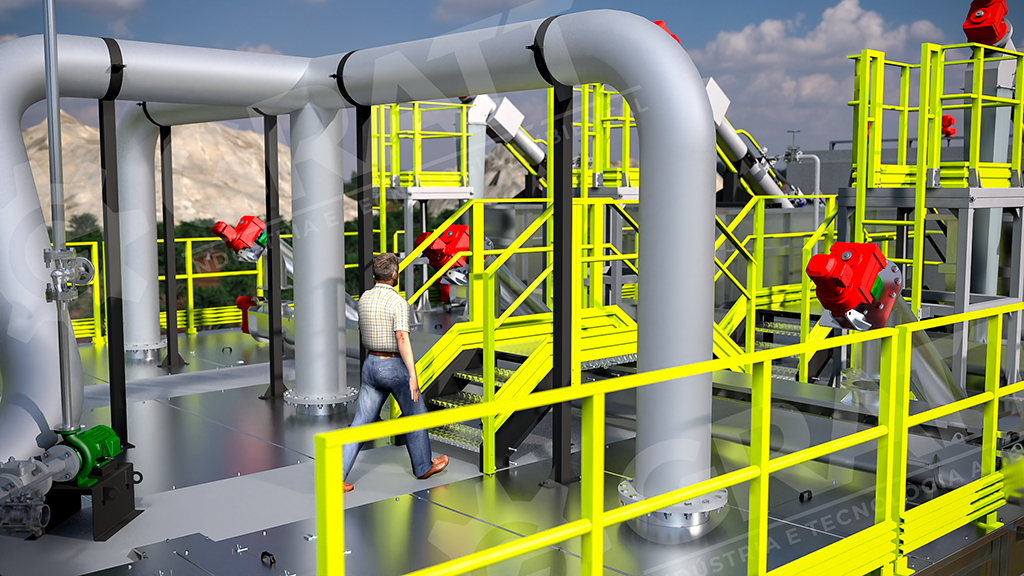

- Em configuração individual ou em módulos paralelos.
Capaz de atender vazões de até 400 L/s por unidade, podendo operar em conjunto para maiores demandas hidráulicas.

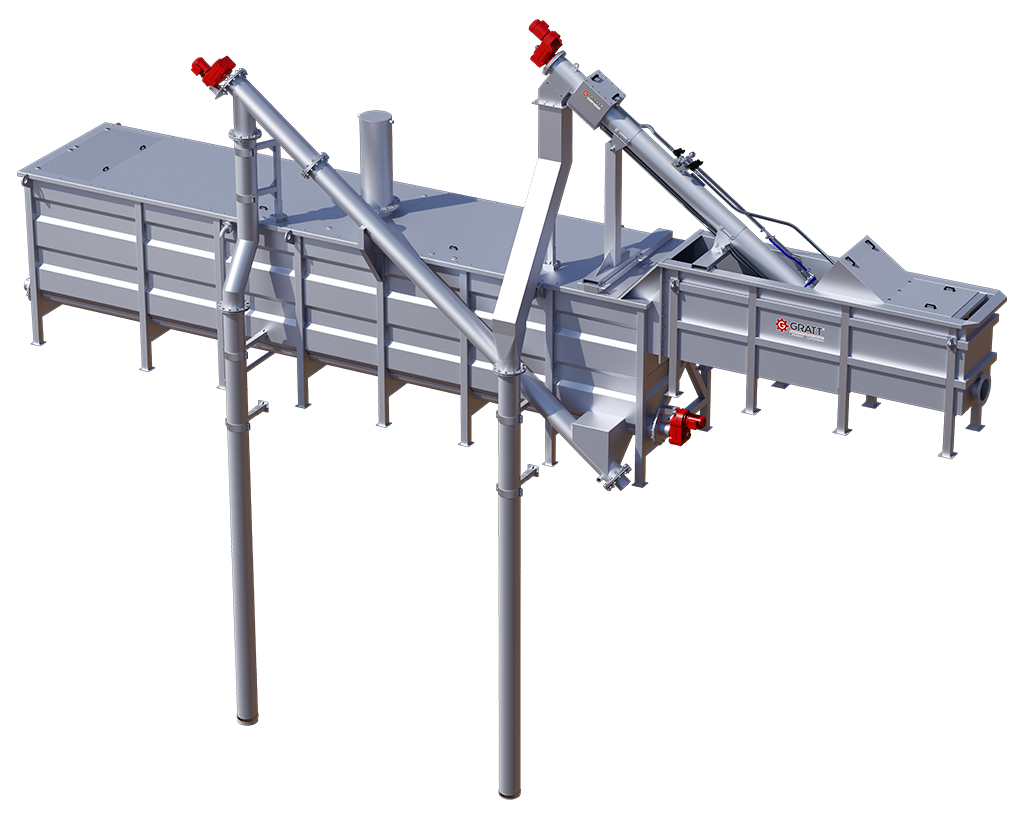

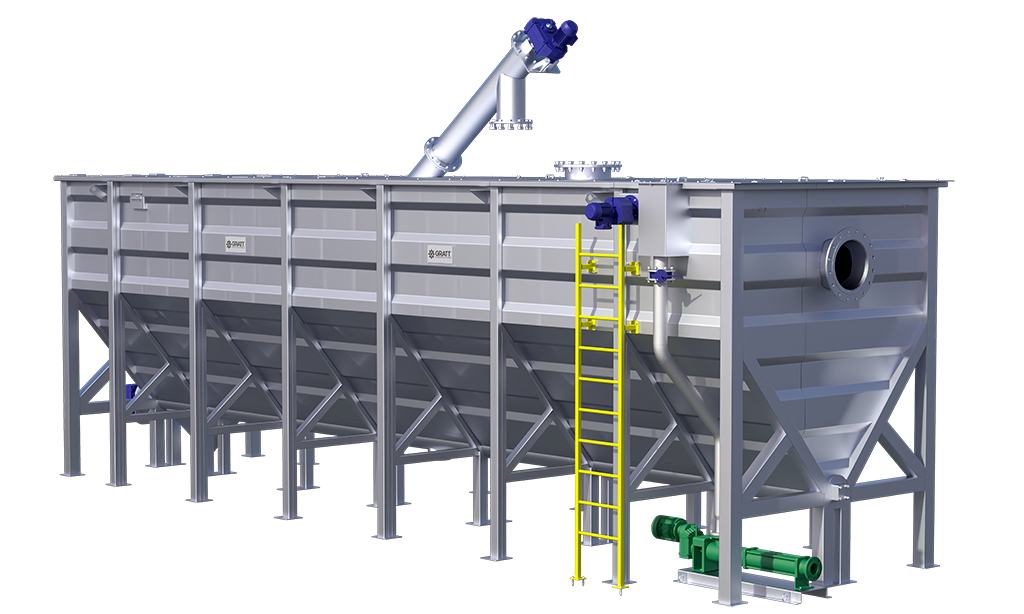

Configuração do sistema
O conjunto integra em um único módulo:
- Canal metálico estrutural;
- Grade de esteira (opcionalmente peneira rotativa);
- Peneira de canal para peneiramento fino;
- Desarenador tipo canal;
- Transportadores helicoidais horizontais e inclinados;
- Sistema mecânico de retirada de gordura;
- Roscas transportadoras em tubo fechado;
- Sistema de lavagem e compactação de sólidos.
A fabricação padrão é em aço inoxidável AISI 304 ou 316L, conforme a agressividade do efluente.
Automação e operação
O Sistema Preliminar Integrado Gratt foi desenvolvido para exigir o máximo de automação e o mínimo de intervenção manual.
Entre os diferenciais operacionais:
- acionamento automático dos transportadores;
- lavagem e compactação integrada;
- operação contínua;
- baixo consumo energético;
- fácil acesso para manutenção.
A integração das etapas em um único módulo reduz significativamente a necessidade de equipamentos auxiliares e simplifica o controle da estação.
