Tecnologia de filtração para padrões elevados de qualidade!
O Filtro Pressurizado é projetado para remover sólidos, impurezas e contaminantes presentes em água ou efluentes.

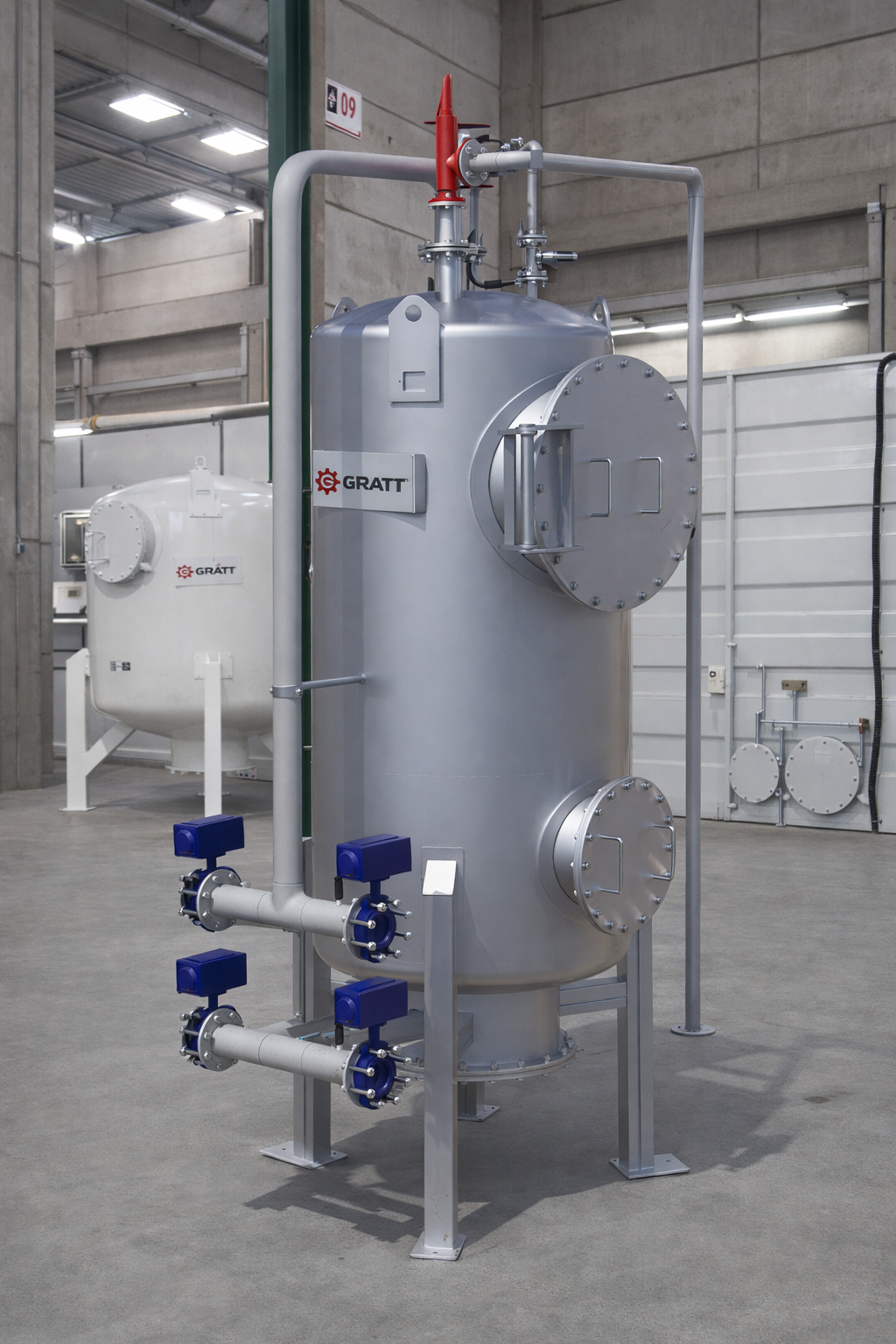

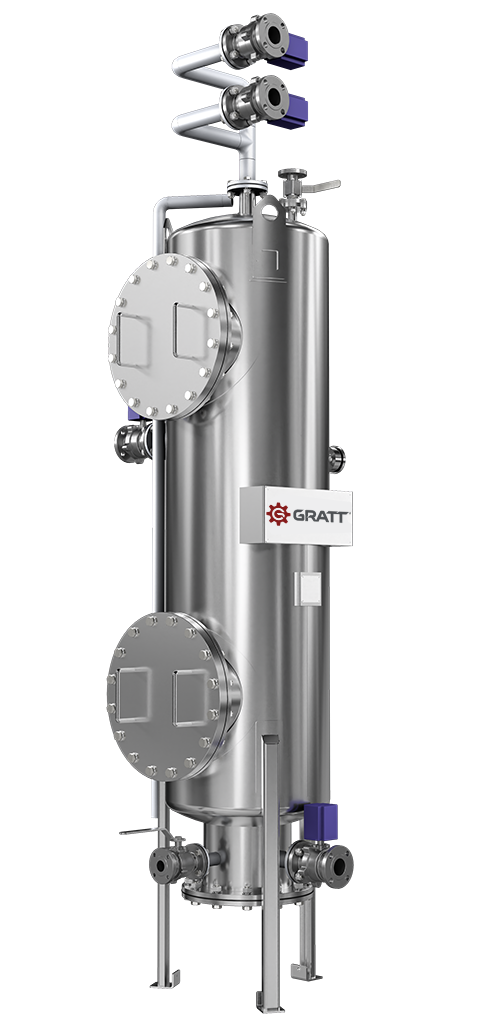

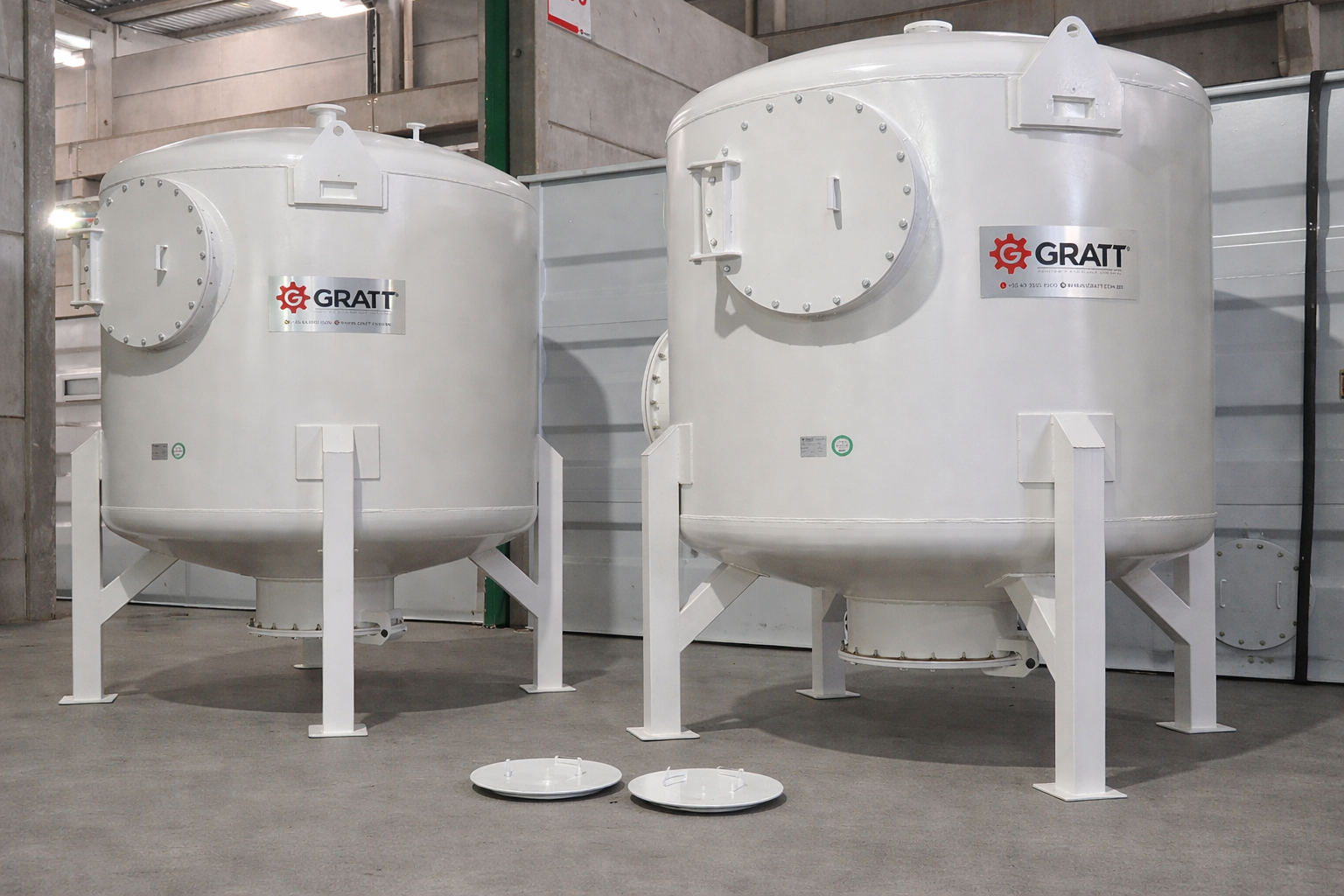

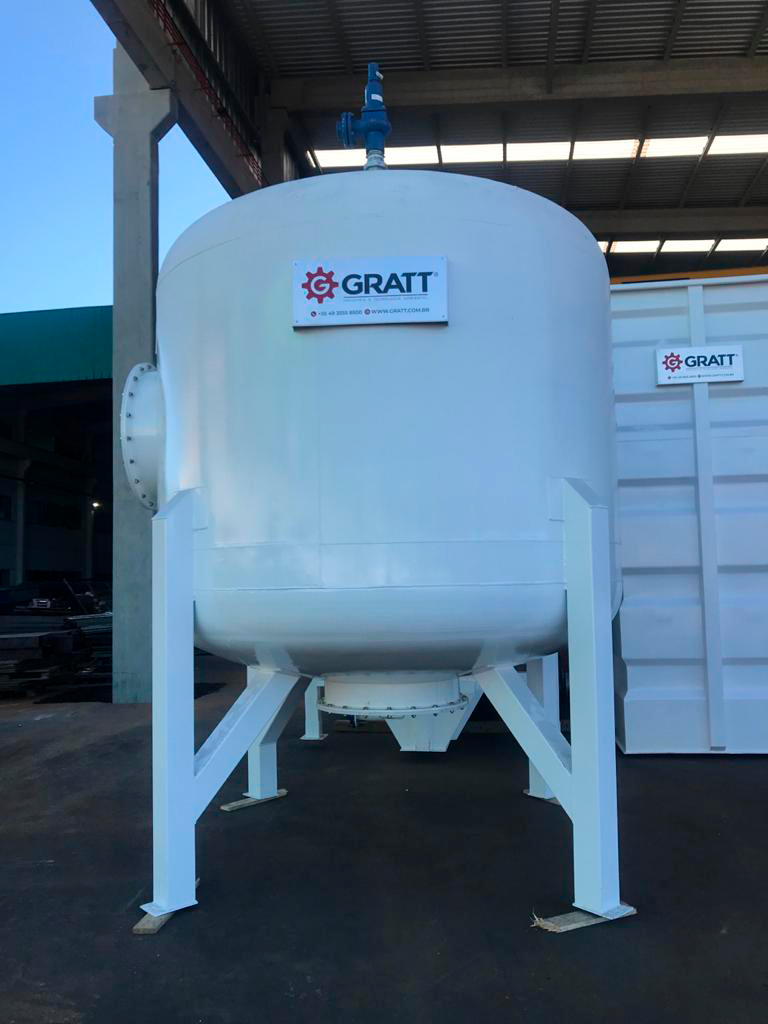

O Filtro Pressurizado GRATT é um equipamento de filtração industrial de alta eficiência, desenvolvido para remoção de sólidos, impurezas e contaminantes presentes em água e efluentes sanitários e industriais.
Compacto, robusto e de fácil instalação, o filtro pressurizado pode ser aplicado tanto na potabilização de água quanto no polimento de efluentes industriais, adaptando-se a diferentes processos, vazões e padrões de qualidade exigidos.
Dependendo do meio filtrante utilizado, o equipamento é capaz de remover:
- Partículas sólidas e sedimentos;
- Matéria orgânica;
- Cloro;
- Cor, gosto e odor;
- Turbidez;
- Metais dissolvidos;
- Pigmentos;
- Contaminantes químicos e biológicos.
É uma solução versátil para sistemas de tratamento de água industrial, reuso e etapas de pré-tratamento.
Como funciona?
O processo de filtração ocorre sob pressão, permitindo maior velocidade de passagem e eficiência na retenção de contaminantes.
A água ou efluente entra no filtro e se distribui uniformemente sobre o leito filtrante. À medida que o líquido atravessa as camadas do meio filtrante, as impurezas são retidas, permitindo que a água filtrada saia pela parte inferior do equipamento.
Quando o leito atinge sua capacidade máxima de retenção, realiza-se a retrolavagem, processo que inverte o fluxo com água limpa no sentido ascendente. Essa operação: expande o leito filtrante; remove partículas acumuladas; restaura a eficiência de filtração, aumenta a vida útil do meio filtrante e reduz custos operacionais.
A retrolavagem pode ser manual ou automatizada, mantendo o sistema sempre operante.
Vantagens do Filtro Pressurizado Gratt
Capacidade e operação
- Vazões padrão: 01 a 100 m³/h;
- Possibilidade de dimensionamento para maiores capacidades;
- Operação contínua;
- Retrolavagem programada;
- Adequação a normas ambientais e padrões específicos de qualidade.
Engenharia, projeto e serviços
Além do fornecimento do equipamento, a GRATT oferece:
- Projeto personalizado;
- Dimensionamento hidráulico;
- Seleção de meio filtrante;
- Instalação completa;
- Integração com sistemas existentes;
- Suporte técnico especializado.
Aplicações
O equipamento é indicado para:
- Tratamento de água potável;
- Filtragem de água industrial;
- Polimento de efluentes sanitários;
- Polimento de efluentes industriais;
- Pré-tratamento para osmose reversa;
- Proteção de desmineralizadores;
- Sistemas de irrigação;
- Processos químicos e industriais.
Pode ser aplicado em indústrias químicas, alimentícias, papel e celulose, frigoríficos, sistemas de reuso e estações de tratamento de água e efluentes.
Tipos de Meio Filtrante
O Filtro Pressurizado GRATT é totalmente customizável, permitindo diferentes combinações de camadas filtrantes conforme a aplicação:
Areia
Indicada para remoção de sólidos em suspensão como barro, ferrugem e sedimentos. Ideal para pré-tratamento de poços, desmineralizadores e sistemas industriais.
Carvão Antracito
Camada complementar à areia, aumentando a retenção de partículas finas.
Carvão Ativado
Adsorve compostos orgânicos, cloro, odores e sabores indesejáveis, protegendo etapas subsequentes do sistema.
Zeólitas
Indicadas para retenção de metais pesados, amônia, ferro e manganês.
Resinas de Troca Iônica
Aplicadas em processos de desmineralização ou polimento final, removendo íons específicos.
O leito filtrante é apoiado em fundo falso e crepinas, garantindo retenção eficiente das partículas e passagem apenas do líquido filtrado.

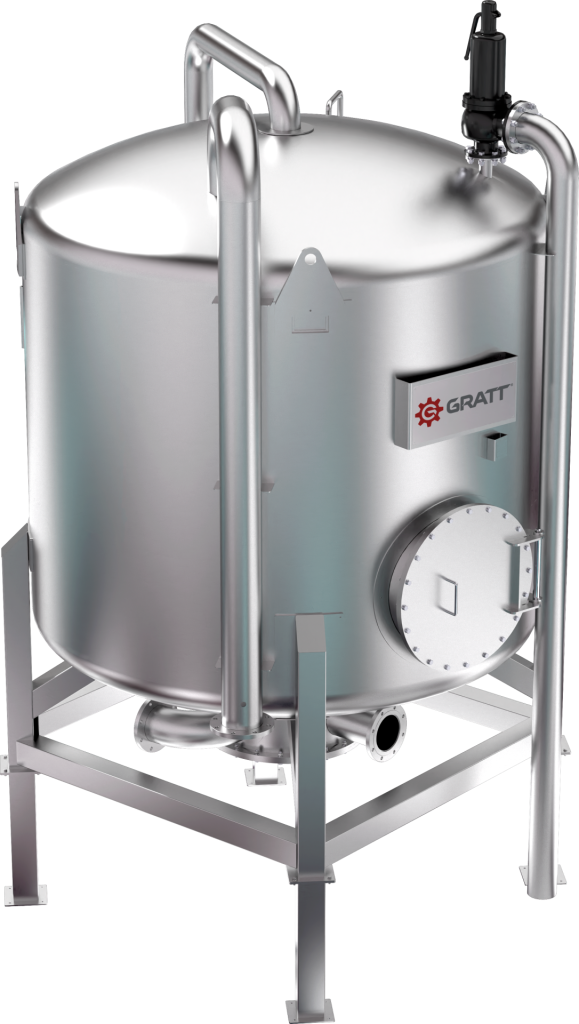

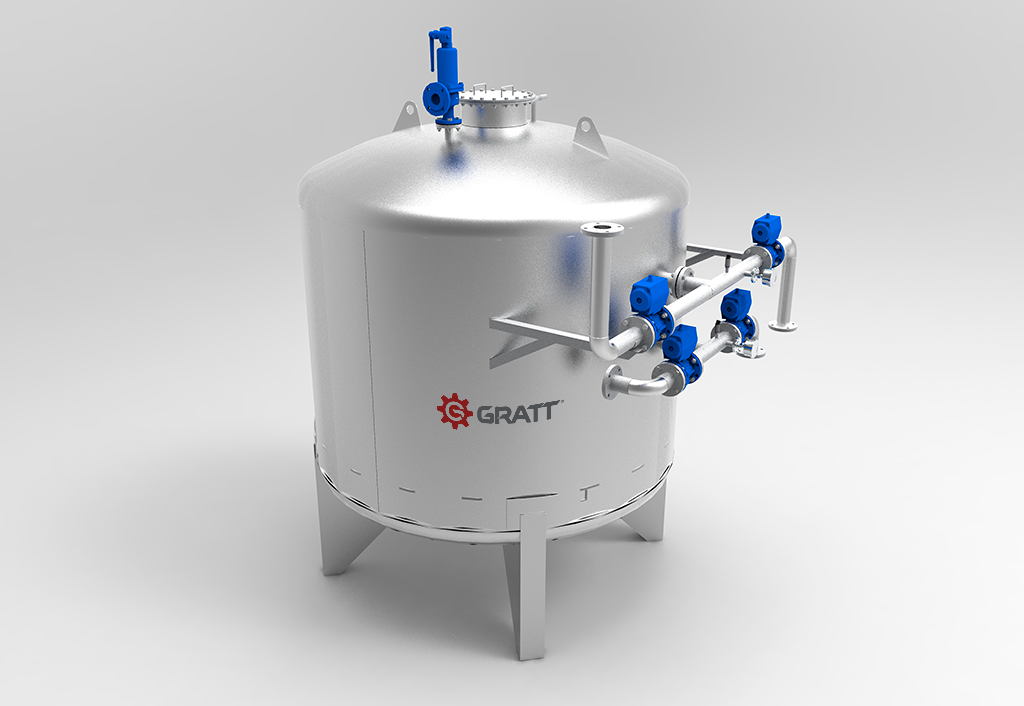

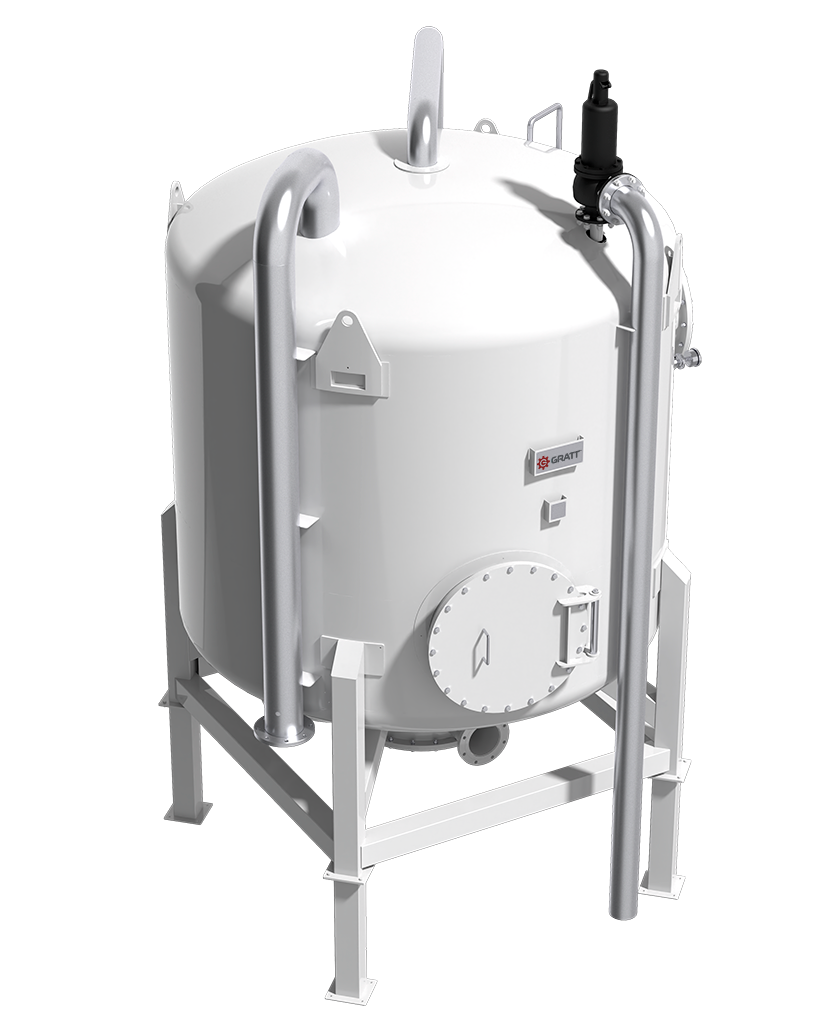

Construção Técnica do Filtro Pressurizado
O Filtro Pressurizado é projetado e fabricado com foco em resistência estrutural, durabilidade e segurança operacional, atendendo às normas ASME e NR, com emissão de ART de projeto, fabricação e inspeção.
Estrutura do Casco
- Aço carbono com pintura especial anticorrosiva;
- Aço inoxidável AISI 304 ou 316;
- Cilindro vertical pressurizado;
- Revestimento epóxi ou tratamento anticorrosivo.
Componentes Internos
- Fundo falso para suporte uniforme do leito filtrante;
- Crepinas em polipropileno, aço inox ou materiais específicos;
- Suporte para múltiplas camadas filtrantes;
- Projeto que evita compactação e deslocamento do meio filtrante.
Sistema de Tubulações e Válvulas
- Tubulações dimensionadas conforme vazão e aplicação;
- Válvulas para operação e retrolavagem;
- Válvula reguladora de pressão;
- Válvula de alívio;
- Manômetro para monitoramento da pressão diferencial.
Automação e Controle
- Quadro de comando opcional;
- Retrolavagem automatizada;
- Sensores e atuadores para controle remoto;
- Integração com sistemas industriais.
Cada filtro é dimensionado individualmente conforme:
- Tipo de água ou efluente;
- Vazão (de 1 a 100 m³/h ou superior sob projeto);
- Pressão de operação;
- Tipo e granulometria do meio filtrante;
- Perda de carga admissível.
