Eficiência com tamanho reduzido!

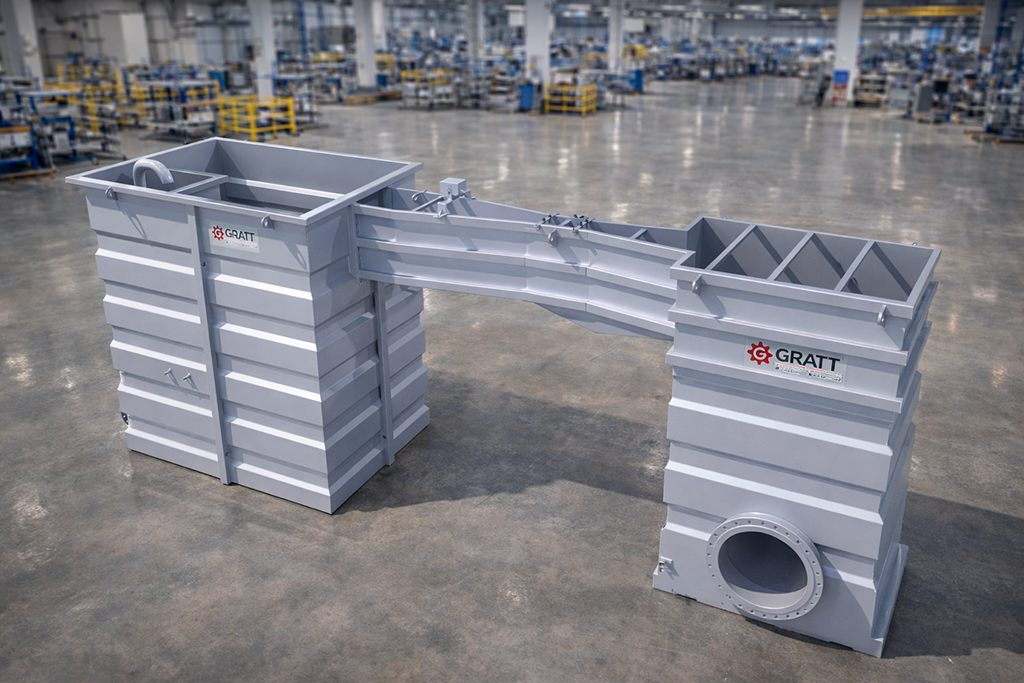

A Calha Parshall Gratt é um medidor de vazão para canais abertos e escoamento por gravidade, amplamente aplicado em estações de tratamento de água (ETA), esgoto (ETE), efluentes industriais e sistemas de saneamento.
Projetada com dimensões padronizadas, proporciona medição contínua, precisa e confiável da vazão, inclusive em líquidos com sólidos suspensos ou efluentes brutos. Também pode atuar como misturador rápido, favorecendo a dispersão de coagulantes no processo de tratamento.
Como funciona?
O equipamento direciona o escoamento por uma garganta estreita, acelerando o fluido e elevando o nível a montante. A altura da lâmina d’água é relacionada diretamente à vazão, permitindo leitura instantânea por meio de escala graduada ou sensores de nível.
A identificação do modelo é feita pela largura da garganta, em polegadas, garantindo padronização hidráulica e repetibilidade nas medições.
Vantagens da Calha Parshall Gratt
Engenharia da Calha

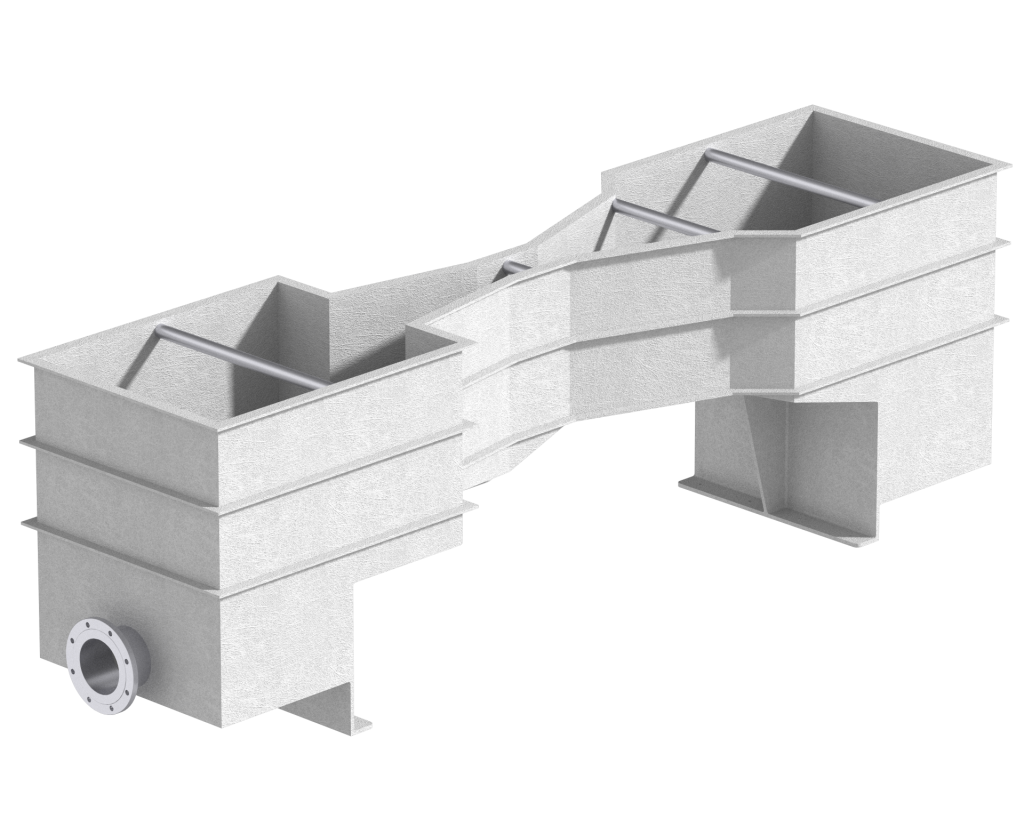

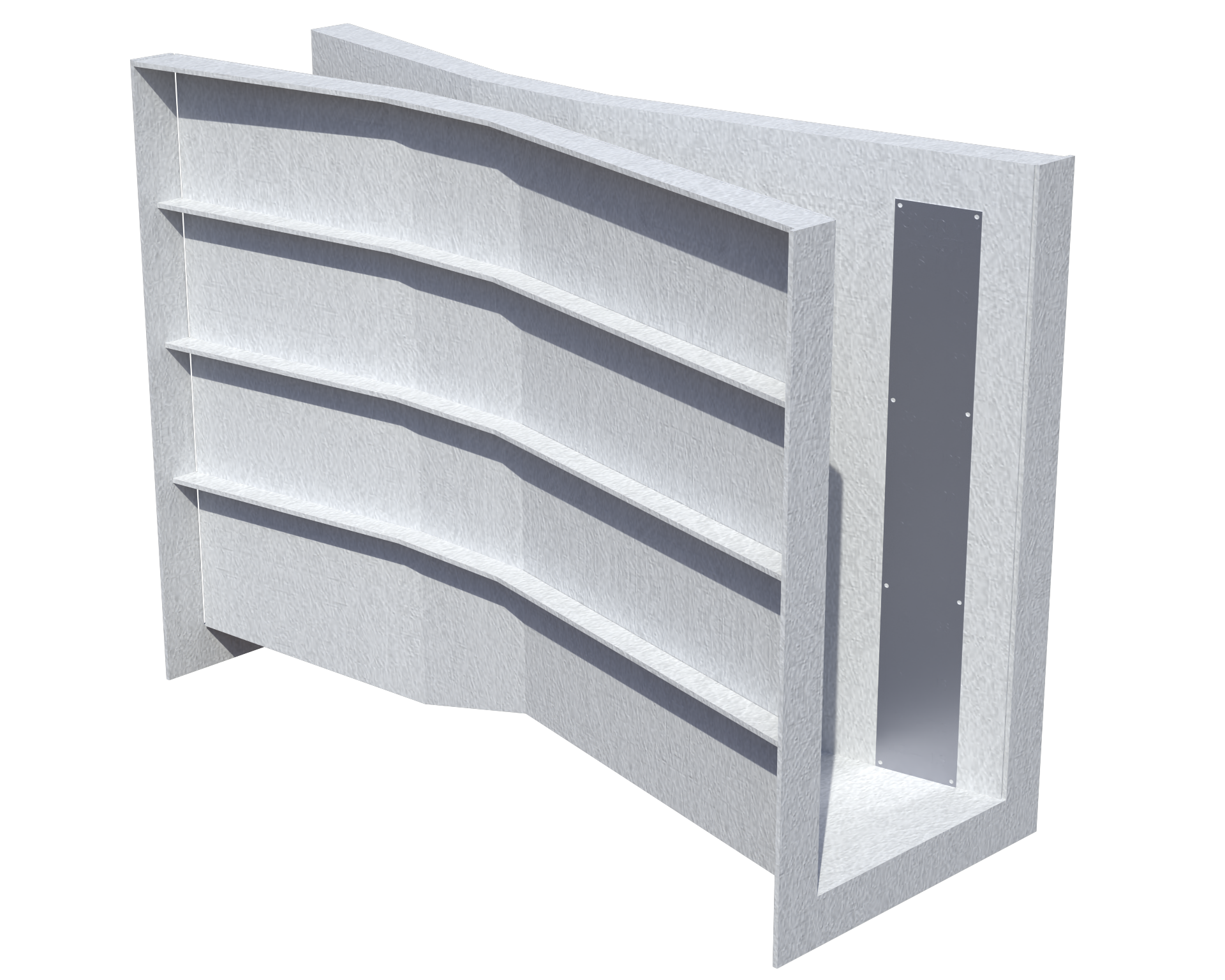

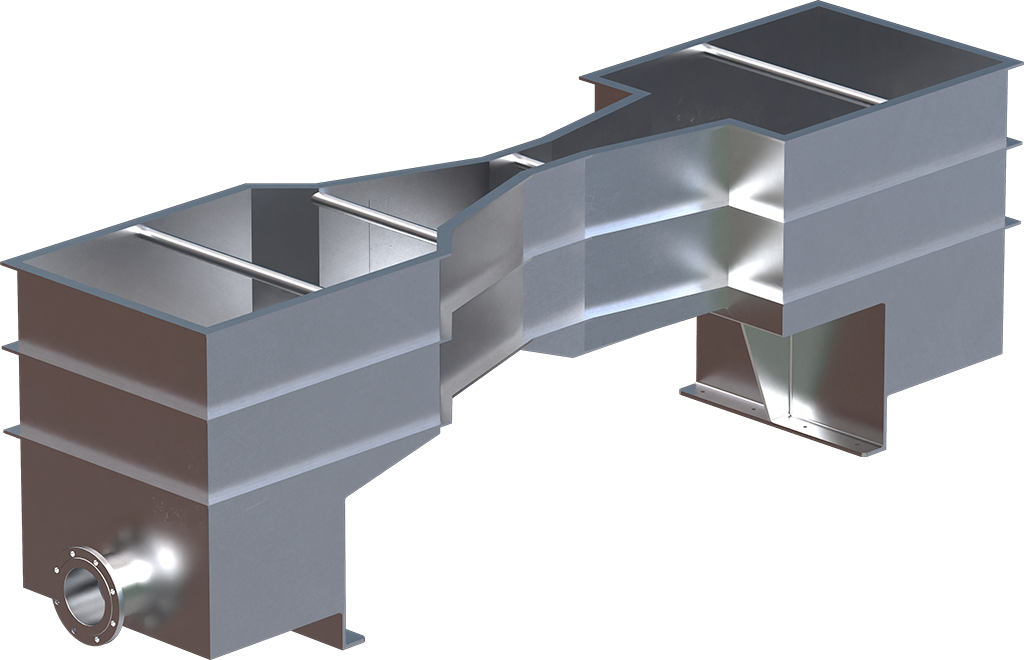

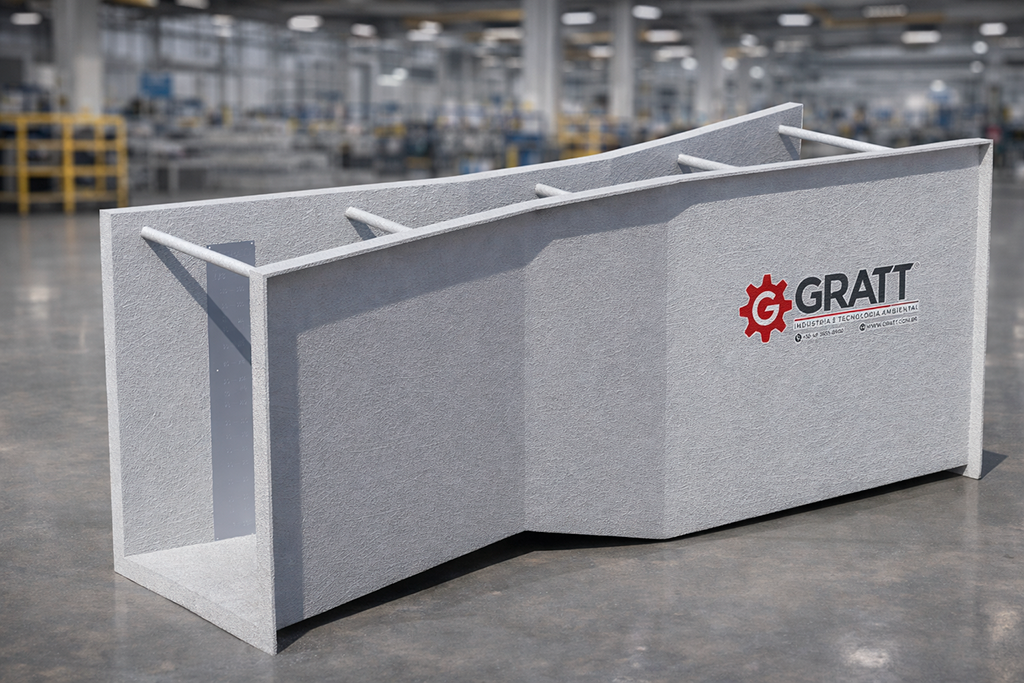

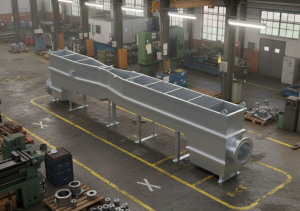

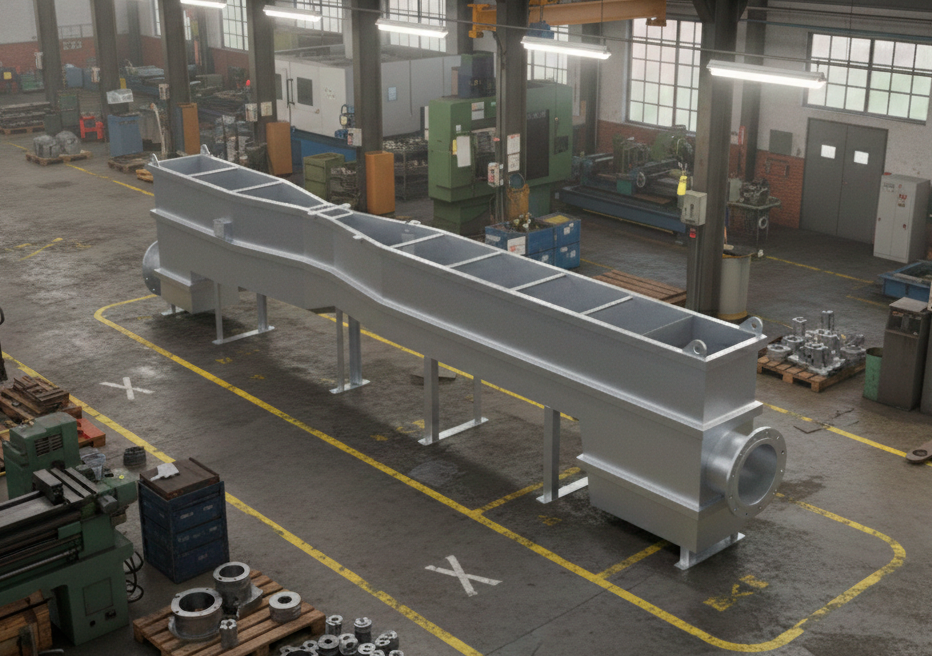

Fabricada em PRFV (Poliéster Reforçado com Fibra de Vidro) ou em Aço Inox, oferece elevada resistência mecânica e química.
No PRFV, o interior possui acabamento liso com gel coat isoftálico e proteção UV, reduzindo incrustações e aumentando a durabilidade. Estrutura reforçada com nervuras e tirante superior em alumínio, garantindo rigidez e facilidade de instalação.
Conexões de entrada e saída adaptadas ao canal ou tubulação existente, fixas ou flangeadas conforme o projeto.
Dimensionamento
O projeto hidráulico considera: profundidade do canal, vazões máximas e mínimas, largura a montante e jusante, perda de carga admissível e previsões de expansão futura.
Cada calha é dimensionada para garantir precisão metrológica, estabilidade de leitura e máxima eficiência operacional, atendendo às normas técnicas vigentes.
Diferenciais

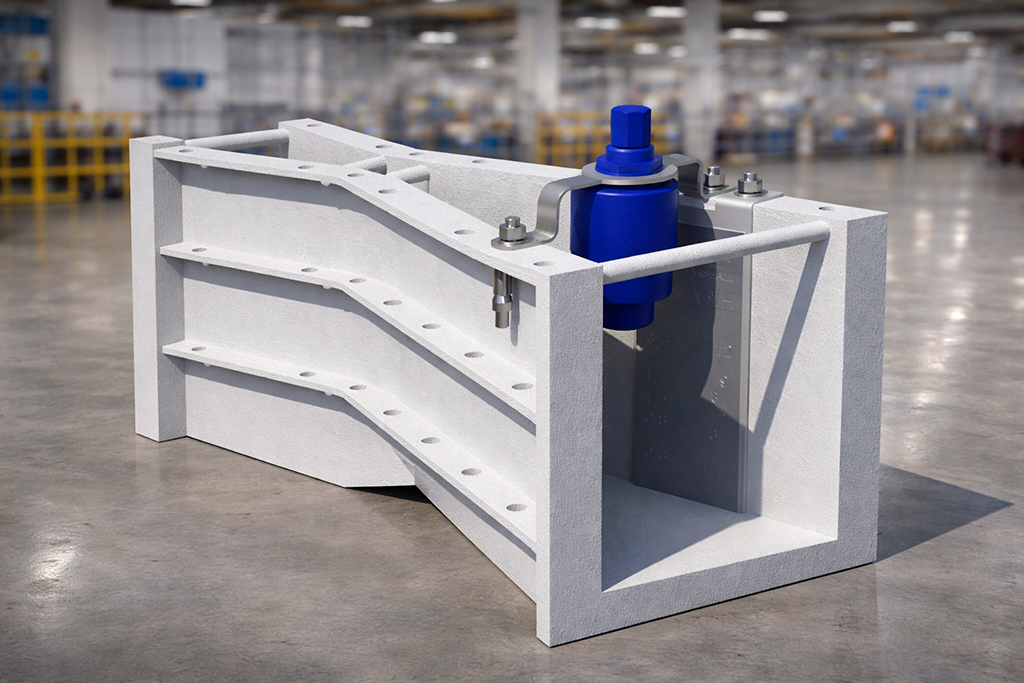

- Integração com medidores ultrassônicos para leitura automática;
- Monitoramento instantâneo, horário, mensal e totalizado;
- Envio de dados para CLP, sala de comando ou dispositivos móveis;
- Instalação simplificada sem grandes alterações civis;
- Solução robusta para aplicações industriais e saneamento.

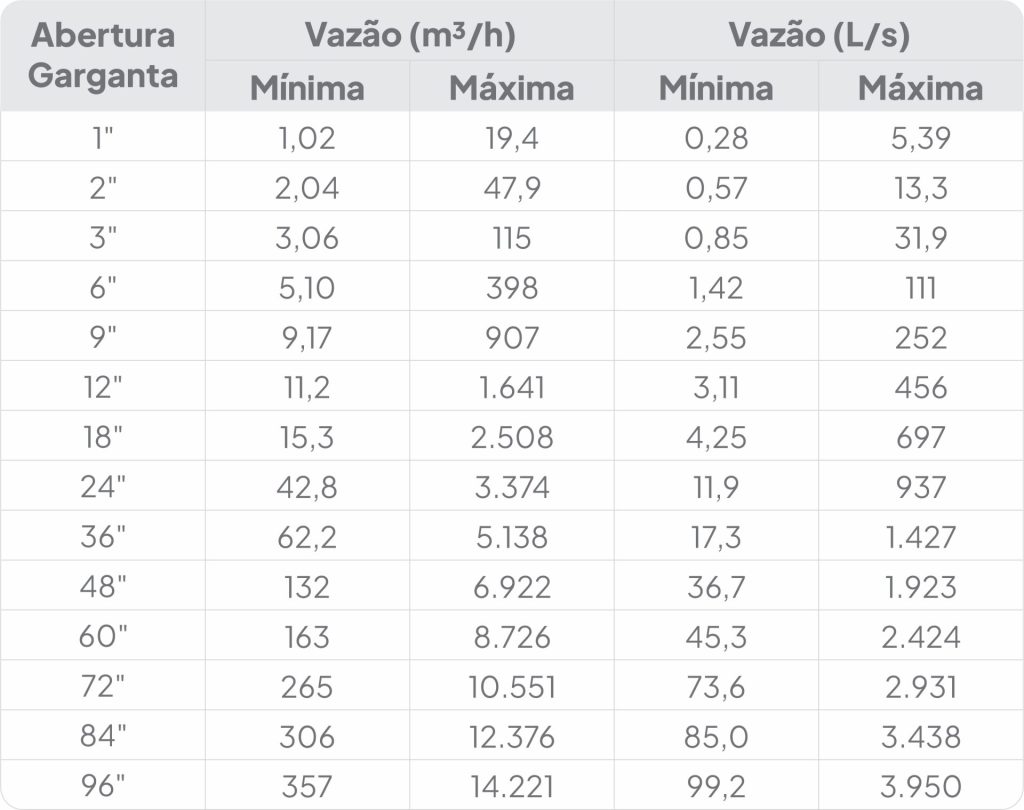

Tabela de Vazões – Calha Parshall Gratt
